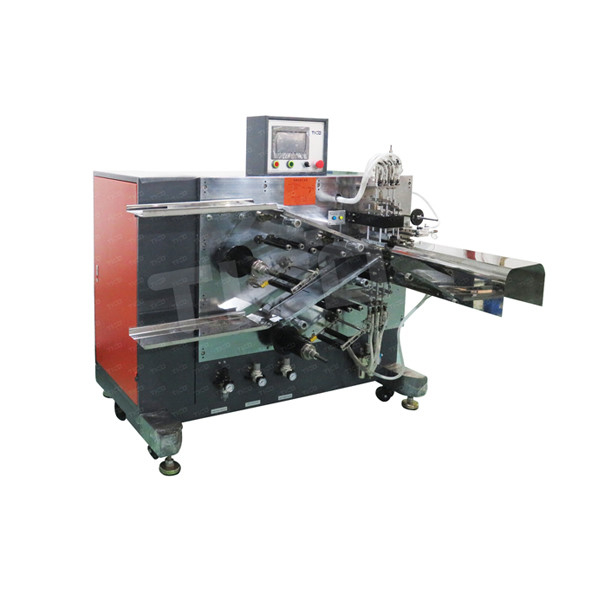

Semi-automatische wikkelmachine voor supercondensatoren

Een korte inleiding

Het wordt gebruikt voor het wikkelen van cilindrische cellen.De elektrode wordt op het wikkelde deel geladen, het wikkelen met de scheider, het plakken van de tape en het lossen worden automatisch afgerond.

Kenmerken

●De structuur van de naald is enkelvoudig.

●Handmatig laden, automatisch wikkelen, automatisch plakken en automatisch lossen.

●De kleefband wordt horizontaal geplakt (de eindband is loodrecht op het pooloor), de kleefband is plat,en de positie van de kleefband kan nauwkeurig worden gecontroleerd zonder de positie te veranderen.

●De wikkelsnelheid is verstelbaar.

●De spanning kan worden aangepast.

Wikkelingsproces

a) Vooropwikkeling van de separator: de lengte van de vooropwikkelingsseparator kan worden bespaard door gebruik te maken van het tandmesproces.

b) Trek de negatieve elektrode in, leid de negatieve elektrode handmatig naar het wikkeldeel; trek de positieve elektrode in, leid de positieve elektrode handmatig naar het wikkeldeel;

c) Wikkelen;

d) Verplaatsingsstation;

e) Snijseparator, eindband en losmateriaal.

Technische parameter

Materiaalgroottevereiste

Verwijderingsnauwkeurigheid:

Wanneer de elektrode aan de volgende voorwaarden voldoet:

De tolerantie voor de breedte van de elektrode is kleiner dan ± 0,2 mm; de buigfout van de elektrode met de letter "S" is kleiner dan

± 1 mm/500 mm;

De torenvormfout van de scheider is kleiner dan ± 0,2 mm;

De wikkeling nauwkeurigheid kan voldoen aan de volgende eisen:

± 0,5 mm; de uitlijningsfout van de elektrode is kleiner dan ± 0,5 mm; de uitlijning van de sectie van het eindproduct is ± 0,5 mm.

Garantie

1 jaar garantie met levensduur voor de wikkelmachine;

3 maanden garantie voor de wikkelingspeld en de scheidsrechter;

6 maanden voor foto-elektrisch oog.
